直流驱动器

DC SCR/晶闸管驱动器和DC电机在金属，起重机，采矿和印刷等行业中仍然很常见。当前的趋势是用新的交流驱动器和电机取代直流系统以减少维护成本，但是，这通常是一项重大任务，需要在进行机械和电气返修的同时长时间停用机器。

利用现有的直流电机和升级直流驱动器通常是最有吸引力的选择。直流电机通常结构良好，能够提供更长的使用寿命，项目成本通常要低得多，并且将故障和风险降到最低。

现代直流驱动器还具有许多优点

Control Techniques直流驱动器基于我们当前的交流驱动器技术，它们提供了高性能电机控制，可靠性和系统集成选件模块。

Mentor MP

25A至7400A两象限或四象限运行（再生）

24V-480V / 500V-575V / 500V-690V

Mentor MP带来了直流驱动技术的新发展，能够为现有和新型的直流电动机提供经济高效的服务。直流驱动技术仍然具有成本效益，高效且易于实施。对于新应用，直流驱动器具有许多优势，特别是对于再生和大功率应用。

• 特征

  更好的电机磁场控制



  FXMP25增强了磁场控制



  增强的系统设计



  快速设置，配置和监控



  改造项目



  迁移容易



  电机磁场控制



  在以下情况下，建议使用外部电动机励磁控制器：

• 所需的励磁电流大于标准驱动器提供的励磁电流，******为25A。例如，具有较低励磁电压的老电机

• 与标准的半控桥式励磁相比，磁场弱磁更快

• 如果仍然可以满足机器动态特性，则可以通过简单的励磁电流反转实现应用，而无需电枢反转

• 对大多数直流电动机提供出色的磁场控制

• 减少对外部选件的需求

• 每个Mentor MP均标配内置励磁控制器

• Mentor MP的设计使现有的Mentor II客户可以轻松迁移到新平台

• 保留了所有电源端子的位置和安装点

• Mentor MP的框架尺寸比900 A Mentor II小得多，并具有可提供高功率密度的并行选项

• CT Soft具有内置的迁移向导，可帮助传输驱动器参数和程序

• 较小的电缆要求使电柜内的连接更加容易。不需要专门定制的母线

• 从设计阶段就确保了与现有电机，电源，应用设备和通信网络的轻松集成

• Mentor MP以很小的迁移成本为您的应用程序带来性能和可能性

• 快速简便的设置

• 可以使用可选的可移动键盘进行配置

• 先进的自动调谐功能可帮助您从设备中获得******性能

• PC软件和智能卡工具可快速调试

• 带CTNet的智能联网系统

• 使用SyPTLite编程板载

• 使用SyPTPro开发针对应用程序模块的量身定制的解决方案

• 适用于所有常见工业以太网，现场总线网络的选件模块

• 散热器冷却风扇是智能控制的，仅在需要时才运行，从而提高了可靠性并减少了维护

• 十八种不同的选件模块允许驱动器配置，包括现场总线，以太网，I / O，额外的反馈设备和运动控制器

• 驱动器系统设计人员能够在驱动器中嵌入自动化和运动控制，从而消除通信延迟，提高性能

• FXMP25可以通过使用标准RJ45口进行数字控制，从而可以通过标准驱动器参数进行设置

• FXMP25还可以使用其集成的键盘和显示屏以独立模式运行

• 内置标准励磁控制器

• 对大多数直流电动机提供出色的磁场控制

• 减少对外部选件的需求

• 技术指标


  额定电流

  480V，575V和690V配置的额定功率如下所示。

  给出的连续电流额定值适用于最高环境温度40°C（104°F）和海拔1000m（3,300ft）。在更高的温度和高度下运行，需要降额。在40°C（104°F）的环境温度下，每半分钟可承受150％的过载，每小时最多可重复10次。



  230V额定值

  型号	交流输入电流	直流输出电流		典型电机功率
  	连续	连续	150％过载	240Vdc @
  	A	A	A	hp
  MP25A4（R）	22	25	37.5	5
  MP45A4（R）	40	45	67.5	10
  MP75A4（R）	67	75	112.5	20
  MP105A4（R）	94	105	157.5	30
  MP155A4（R）	139	155	232.5	40
  MP210A4（R）	188	210	315	60
  MP350A4（R）	313	350	525	100
  MP420A4（R）	376	420	630	125
  MP550A4（R）	492	550	825	150
  MP700A4（R）	626	700	1050	200
  MP825A4（R）	738	825	1237.5	225
  MP900A4（R）	805	900	1350	250
  MP1200A4（R）	1073	1200	1800	350
  MP1850A4（R）	1655	1850	2775	550



  480V额定值

  型号	交流输入电流	直流输出电流		典型电机功率
  	连续	连续	150％过载	@ 400 Vdc	@ 500Vdc
  	A	A	A	KW	hp
  MP25A4（R）	22	25	37.5	9	15
  MP45A4（R）	40	45	67.5	15	27
  MP75A4（R）	67	75	112.5	27	45
  MP105A4（R）	94	105	157.5	37.5	60
  MP155A4（R）	139	155	232.5	56	90
  MP210A4（R）	188	210	315	75	125
  MP350A4（R）	313	350	525	125	200
  MP420A4（R）	376	420	630	150	250
  MP550A4（R）	492	550	825	200	300
  MP700A4（R）	626	700	1050	250	400
  MP825A4（R）	738	825	1237.5	300	500
  MP900A4（R）	805	900	1350	340	550
  MP1200A4（R）	1073	1200	1800	450	750
  MP1850A4（R）	1655	1850	2775	700	1150





  575V额定值

  型号	交流输入电流	直流输出电流		典型电机功率
  	连续	连续	150％过载	@ 630Vdc	@ 600 Vdc
  	A	A	A	KW	hp
  MP25A5（R）	22	25	37.5	14	15
  MP45A5（R）	40	45	67.5	25	30
  MP75A5（R）	67	75	112.5	42	50
  MP105A5（R）	94	105	157.5	58	75
  MP155A5（R）	139	155	232.5	88	100
  MP210A5（R）	188	210	315	120	150
  MP350A5（R）	313	350	525	195	250
  MP470A5（R）	420	470 *	705	265	350
  MP700A5（R）	626	700	1050	395	500
  MP825A5（R）	738	825 *	1237.5	465	600
  MP1200A5（R）	1073	1200	1800	680	900
  MP1850A5（R）	1655	1850	2775	1045	1400

  *对于575V的额定值，150％的过载时间在40°C下为20s，在35°C下为30s



  690V额定值

  型号	交流输入电流	直流输出电流		典型电机功率
  	连续	连续	150％过载	@ 760Vdc	@ 700 Vdc
  	A	A	A	KW	hp
  MP350A6（R）	313	350	525	240	300
  MP470A6（R）	420	470 *	705	320	400
  MP700A6（R）	626	700	1050	480	600
  MP825A6（R）	738	825 *	1237.5	650	700
  MP1200A6（R）	1073	1200	1800	850	1000
  MP1850A6（R）	1655	1850	2775	1300	1600



  *对于690V的额定值，150％的过载时间在40C°下为20s，在35C°下为30s



  输入和输出

  功能	数量	I / O默认功能	额定
  模拟量输入1	1个	速度给定1	10V±
  模拟输入2	1个	速度给定2	10V（默认），0-20mA或4-20mA±
  模拟输入3	1个	电机热敏电阻	10V，0-20mA，4-20mA或电机热敏电阻输入（默认）±
  模拟量输出	2	速度反馈输出 电流反馈输出	10V（默认），0-20mA或4-20mA±
  数字输入	3	反转运行输入 本地/远程选择 点动正向输入	+ 24V
  数字输入/输出	3	速度输出 复位输入 正转运行输入	+ 24V
  继电器输出	2	驱动器正常指示灯	常闭
  驱动使能	1个	驱动使能	+ 24V
  + 24V外部输入	1个	外部24V电源	+ 24V



  符合标准

• 湿度在40°C（104°F）时******95％（无冷凝）

• 环境温度-15°C至+ 40°C（5°F至+ 104°F），55°C内（131°F）降额

• 海拔高度：0至3000m（9,900ft），在1000m（3,300ft）至3000m（9,900ft）之间每100m降额1％

• 振动：根据IEC 60068-2-64测试

• 机械冲击测试符合IEC 60068-2-29

• 储存温度-40°C至+ 70°C（-40°F至+ 158°F）

• 电磁抗扰性符合EN 61800-3和EN 61000-6-2

• 符合IEC60146-1-1 A级的缺口抗扰度

• IEC 61800-5-1电气安全

• IEC 61131-2 I / O

• EN 60529防护等级

• UL508C

• EN 61000-6-4 EMC-带有可选的EMC滤波器

• 符合RoHS

• 32位微处理器

• 35μs电流采样时间

• 速度控制器和斜坡更新250μs

• 电枢，励磁电流环和速度环的自动调谐功能

• 测速发电机反馈，用于连接传统的直流电动机

• 增量编码器反馈可实现更高的精度和位置控制

• 用于高性能应用的可选SinCos，SSI，Hiperface和EnDAT连接

• PID控制器

• 电动电位器

• 数字锁（主从控制）

• 高性能PLC和运动控制

• 以太网和现场总线通讯

• 连接到其他反馈设备

• 额外的I / O

• Mentor MP或Mentor II的磁场控制数字链接

• 独立的数字控制模式，易于应用

• 磁通控制可用于增强开环性能

• 智能弱电

• 励磁恒定不变–用于高动态机器反转

• 磁场反接–使用两象限驱动器进行低动态机器反转

• 1型电流至8A

• 2型电流至20A

• 磁通控制可用于增强开环性能

• 过电流

• 过温

• 缺相

• SCR /晶闸管结温

• 反馈丢失

• 磁场丢失

• 电枢开路

• 适用于二或四象限（再生）运行的型号




• 25A至7400A，24V-480V / 500V-575V / 500V-690V




• 可选的高亮度LED或多语言LCD键盘，使用纯文本进行简单配置




• 模块化并联用于大功率电机运行




• 12/24脉波运行以******程度减少谐波




• 1型防护等级IP20（NEMA 1），2A和2B型IP10（开放式），2C和2D型IP00（开放式），易于安装，低成本




• 集成的驱动器和电机保护，用于：




• 内部励磁控制器具有智能弱磁功能，这意味着对于90％的应用，无需额外的外部控制器




• 可选的FXMP25外部磁场控制器，适用于高达25A的励磁电流




• 对于大于25A的磁场采用MP作为励磁控制




• 用于Modbus RTU和PC通信的串行端口




• 3个通用选件模块插槽，可使Mentor MP受益于为Control Techniques市场领先的交流变频器技术开发的解决方案。
  每个选件插槽均允许：




• 电隔离控制




• 用于驱动器参数备份和复制的智能卡，允许快速安装和维护




• 标配板载PLC




• 标准软件功能，易于集成




• 基于电枢电压和磁通反馈的估算速度高级处理的开环控制




• 闭环控制使用




• 高性能控制策略

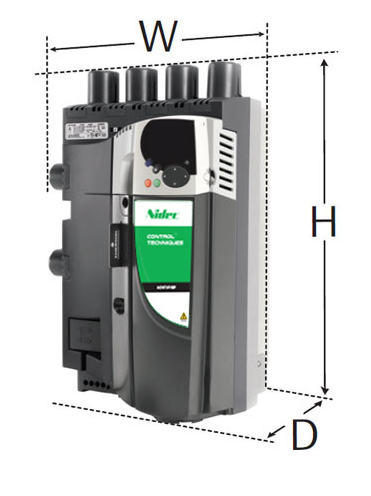

型号			尺寸	电枢电流 （A）*	励磁 电流（A）	整机尺寸			质量
480V EN / IEC cULus	575V EN / IEC cULus至600V	690V EN / IEC				（W） 宽	（H） 高	（D） 深
MP25A4（R）	MP25A5（R）		1A	* 25	8	293mm （11.54in）	444mm （17.48in）	222mm （8.74in）	2和4
MP45A4（R）	MP45A5（R）			* 45
MP75A4（R）	MP75A5（R）			* 75
MP105A4（R）	MP105A5（R）		1B	* 105		293mm （11.54in）	444mm （17.48in）	251mm （9.88in）	2和4
MP155A4（R）	MP155A5（R）			* 155
MP210A4（R）	MP210A5（R）			* 210
MP350A4（R）	MP350A5（R）	MP350A6（R）	2A	* 350	20	495mm （19.49in）	640mm （25.20in）	301mm （11.85in）	2和4
MP420A4（R）				* 420
	MP470A5（R）	MP470A6（R）		470 **
MP550A4（R）				* 550
MP700A4（R）	MP700A5（R）	MP700A6（R）	2B	* 700		495mm （19.49in）	640mm （25.20in）	301mm （11.85in）	2和4
MP825A4（R）	MP825A5（R）	MP825A6（R）		825 **
MP900A4（R）				* 900
MP1200A4	MP1200A5	MP1200A6	2C	* 1200		555mm （21.85in）	1050mm *** （41.34in）	611mm （24.06in）	2
MP1850A4	MP1850A5	MP1850A6		* 1850
MP1200A4R	MP1200A5R	MP1200A6R	2D	* 1200		555mm （21.85in）	1510mm （59.45in） ***	611mm （24.06in）	4
MP1850A4R	MP1850A5R	MP1850A6R		1850 *



*额定电流在40°C时150％过载持续30s。
**对于575V和690V的额定功率，在40°C下150％的过载时间为20s，在35°C下为30s。
***对于2C尺寸，包括可选的合适的散热风道的高度为1252mm（49.29in），对于2D尺寸为1712mm（67.40in）。

通过Mentor MP驱动器的并联连接可实现7400A
