Commander C

Commander C

通用交流驱动器

0.33 hp – 200 hp（0.25 kW – 132 kW）正常负载
0.33 hp – 150 hp（0.25 kW – 110 kW）重载
100 V | 200 V  | 400V

自1983年Control Techniques推出世界上第一台商用矢量驱动器以来，Commander变速驱动器就确立了的电机控制标准。从那时起，Commander进行了几次成功的升级，每次都将新技术和创新带入自动化领域。

新的Commander C系列设计为简单紧凑的交流电机速度驱动器，可满足广泛应用的高级要求，同时优化用户体验。

C 产品特点

  •   易于安装和调试

  •   轻松实现电机配对和性能控制

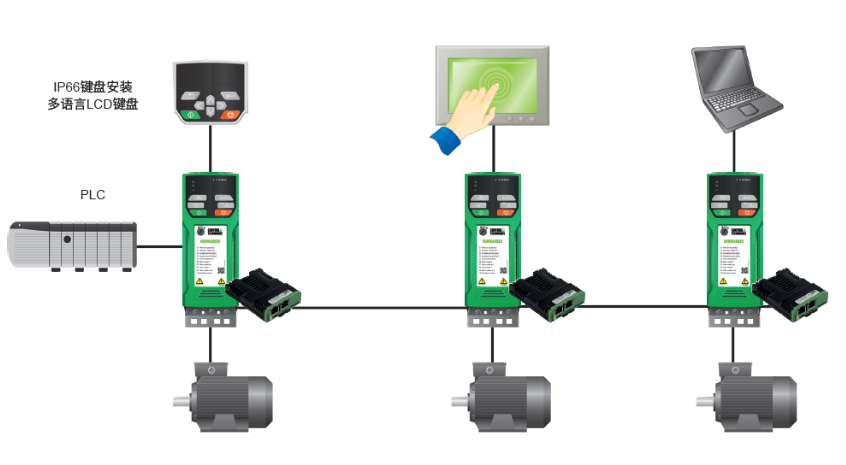

  •   连接灵活，插拔式通信模块可与各种工业现场总线集成

  •   板载PLC、内置独立PID控制

  •   可视化调试软件

  •   超快启动，过载能力高达180%


设置简单,3步控制

设置驱动器可能需要培训，专业知识和时间。

但是Commander C可以在数分钟之内使您从柜内安装到控制您的电动机开始运行。

三个简单的步骤即可为大多数风机，泵，压缩机，输送机和通用应用设置驱动器！


技术指标

控制方式

开环矢量或V / F感应电机控制 ✓
感应电机无传感器转子磁通控制（RFC-A） ✓
环境
环境工作温度

1-4型：-20°C至40°C（-4°F至104°F）| 3KHZ在降额条件下可运行至60°C（140°F）
5-9型：-20°C至40°C（-4°F至104°F）| 3KHZ在降额条件下可运行至55°C（131°F）

冷却方式强制对流
湿度95％在40°C（104°F）下无冷凝

贮存温度

1-4型：-40°C至60°C（-40°F至140°F）—最长24个月
5-9型：-40°C至55°C（-40°F至131°F）—最长24个月

高度对于1000 m（3,280 ft）以上的每100 m（328 ft），将连续输出电流降低1％，******为3000 m（9,840 ft）
振动根据IEC 60068-2-64和IEC 60068-2-6测试
机械冲击根据IEC 60068-2-27和IEC 60068-2-29测试
防护等级IP20，NEMA 1需要密封导管套件
EMC

IEC / EN 61800-3抗扰度和发射
EN 61000-6-2：工业环境抗扰度
EN 61000-6-4：工业环境发射
EN 61000-3-2：谐波电流发射
可根据要求提供EMC数据表

RoHS指令符合有害物质限制指令（2011/65 / EU）
交流电源要求
电压

100 V型：100至120 Vac±10％
200 V型：200至240 Vac±10％
400 V型：380至480 Vac±10％

相1Ø和3Ø（取决于型号）
******电源不平衡2％的负相序，3％的相间电压不平衡
输入频率 45至66 Hz
输入位移功率因数0.97
控制
开关频率

1-4型：0.667、1、2、3、4、6、8 、12和16 kHz
5-9型：2、3、4、6、8 、12和16 kHz

输出频率范围 0至550 Hz
频率精度满量程的±0.02％
频率分辨率 0.01HZ
模拟输入分辨率 电压模式：11位（单极性）电流模式：11位
制动包含动态制动晶体管，需要外部电阻
保护
直流母线欠压故障100 V型号：175 Vdc
200 V型号：175 Vdc
400 V型号：330 Vdc
直流母线过压故障1-4型：
100 V型号：510 Vdc
200 V型号：510 Vdc
400V型号：870 Vdc
5-9型：
200V型号：415 Vdc
400 V型号：830 Vdc
驱动器过载故障可编程：默认设置：180％持续3s，150％持续60s
瞬时过流故障 电机额定电流的220％
缺相故障超过直流母线纹波阈值
过热故障 驱动器散热器温度超过95°C（203°F）
短路故障防止输出相间短路故障
接地故障 防止输出相对地故障
电机过热故障通过电子热保护电机免受负载条件的影响
认证
UL，cULUL文件NMMS / 8：E171230
CE认证 CE认证
EU这些产品符合《RoHS有害物质限制指令》（2011/65 / EU），《LVD低电压指令》（2014/35 / EU）和《EMC电磁兼容性指令》（2014/30 / EU）。
RCM RCM注册供应商编号.12003815281
ISO标准 生产设施符合ISO 9001：2015和ISO 14001
TÜV

仅限于C300型号：安全转矩关闭（STO）功能可以用作机器的安全组件。
德国莱茵TÜV的型式试验证书：
1-4型：No. 01/205 / 5383.03 / 18
5-9型：No.01 / 205 / 5387.02 / 18
功能安全参数：
EN ISO 13849-1-Cat 4，PLe
EN61800-5-2 / EN62061 / IEC 61508-SIL 3
UL功能安全认证：FSPC E171230

应用领域

无论您的应用是什么，Commander C都是跨行业的完美解决方案

Commander系列是简单紧凑的交流电动机驱动器，可满足广泛应用中的高级要求。它们的占地面积小（是同类产品中最小的），使其非常适合空间有限的机械制造商和OEM。

泵，风机和压缩机

  • 轻载时提高能源效率

  • 板载PLC和PID功能使高级控制变得简单而高效，无需外部控制器

  • 跳跃频率使用户可以轻松避免设备共振频率，从而降低高振动水平

  • 抗晃电将使驱动器在大多数电源干扰下保持正常运行

输送机

  • 通过现场总线通讯进行精确的远程速度控制

  • S斜坡加速/减速曲线可提供平稳的速度变换，从而******程度地减少机器晃动

  • 避免设备的早期磨损

  • 过载能力高达180％

提升，起重和卷扬

  • 可调机械抱闸时序，具有输出转矩保证功能-无需外部抱闸控制器

  • 嵌入式PLC功能可以管理本地I / O，从而减少了对外部控制器的需求

进出入控制

  • 通过增强的开环控制实现平稳运动

  • 体积小，可轻松将驱动器安装在较小的控制柜中

  • 在恶劣环境下高度可靠，可提供持久服务

加工（混合机，揉合机，破碎机，搅拌机，离心机，挤出机）

  • 通过通讯选件模块轻松集成到外部PLC或其他管理系统

  • 防护涂层，增强环境保护

  • 过载能力高达180％

  • 高度稳定的电机控制

选件

  • 键盘
    遥控键盘-RTC

    Remote keypad RTC

    该键盘支持远程安装，可灵活安装在机柜的外部（符合IP54 / NEMA 12）。三行纯文本，多语言LCD键盘，用于快速设置和有用的诊断。电池供电的实时时钟可为事件提供准确的时间戳，有助于诊断。

    变速驱动器的远程键盘

    Remote keypad

    支持远程安装，直观的纯文本，多语言LCD键盘，可进行快速设置和高级诊断（使用AI-485适配器和通讯线）。快速安全的面板适合1 x 32mm的孔，防护等级为IP66（NEMA 4）。

    系统集成模块-通信

    SI-Profibus通信系统集成模块

    SI-PROFIBUS

    SI-PROFIBUS通讯模块支持从机连接。可以使用多个SI-PROFIBUS模块或SI-PROFIBUS和其他选件模块类型的组合来添加其他功能，例如扩展I / O，网关功能或其他PLC功能。

    SI-Devicenet通信系统集成模块

    SI-DeviceNet

    SI-DeviceNet支持从机连接。可以使用多个SI-DeviceNet模块来提供附加功能。

    SI-CANopen通信系统集成模块

    SI-CANopen

    Commander C的SI-CANopen接口模块支持各种配置文件，提供了******的灵活性。

    SI-以太网通信系统集成模块

    SI-Ethernet

    SI-Ethernet可用于提供高速驱动器访问，全局连接以及与IT网络技术的集成。

    SI-EtherCAT通信系统集成模块

    SI-EtherCAT

    SI-EtherCAT允许Commander C通用驱动器连接和接口EtherCAT网络。

    SI-Profinet通信系统集成模块

    SI-PROFINET-V2

    SI-PROFINET-V2允许Commander C与PROFINET PLC和网络进行通信和接口。

    SI-Interbus通讯选项模块

    SI-Interbus

    Interbus接口模块。

    系统集成模块-扩展I / O

    SI-IO系统集成模块

    SI-I / O

    扩展I / O接口模块，以增加驱动器上I / O点的数量。提供附加功能：4 x数字I / O，3 x模拟输入（默认）/数字输入，1 x模拟输出（默认）/数字输入，2 x继电器。

    可选配件
    AI备份适配器

    AI-Back-up备份适配器

    用于SD卡参数拷贝插口适配器，以及用于24 V备用电源的输入。

    人工智能智能适配器

    AI-Smart智能适配器

    具有用于内置参数拷贝适配器和24 V备用电源输入。

    AI-485适配器

    AI-485适配器

    允许驱动器通过RS485通信的适配器。

    AI-485适配器

    AI-485 24 V适配器

    具有24 V备用电源输入的适配器。

    USB串行通讯线

    RS485电缆

    USB通信电缆允许驱动器连接到PC，以与Commander的PC工具一起使用。

  • 软件与支持

    调试软件
    连接调试软件
    Connect-调试工具

    基于Control Techniques 25年的经验，Connect是我们用于调试，优化和监视驱动器/系统性能的最新驱动器配置工具。

    下载
    先进的机器控制
    机器控制工作室
    Machine Control Studio-编程工具

    Control Techniques的Machine Control Studio为编程Commander C的新自动化和运动控制功能提供了灵活直观的环境。

    下载
    诊断工具
    诊断工具应用
    诊断工具

    诊断工具是一种快速而简单的工具，它使Control Techniques的驱动器用户可以快速解决驱动器可能显示的任何错误代码。

    下载
    驱动器设置
    驱动器设置部分，用于逐步变速驱动器配置
    驱动器设置

    免费访问的网页提供了“操作方法”视频，逐步指南以及有关驱动器安装的全面技术手册。

    www.Drive-Setup.com
